선박 품질 검사 및 개발을 위한 3D 스캐닝 솔루션

안녕하세요, 스캔테크입니다.

해양 산업은 보트, 선박 및 기타 해양 구조물의 설계, 개발, 생산을 중심으로 운영되며, 글로벌 운송 및 상업 분야에서 중요한 역할을 합니다. 이 중에서도 선박 엔진 부품, 특히 터빈 블레이드의 제조는 핵심 기술 영역 중 하나로 꼽힙니다.

터빈 블레이드는 유체의 흐름을 제어하고 압력 차이를 생성하는 중요한 공기역학적 요소입니다. 따라서 효율성을 극대화하기 위해 정밀한 설계가 요구되며, 설계 단계에서 블레이드의 특성을 면밀히 분석하고 철저하게 검사하는 과정이 필수적입니다.

선박 부품 제조업체

저희 고객은 해양 공학 분야에서 선박 관련 제품의 연구 및 개발을 전문으로 하는 선도적인 기업입니다. 이들은 고성능 선박 엔진 블레이드를 포함한 다양한 부품을 제작하며, 특히 터빈 블레이드의 검사 및 품질 관리에서 여러 도전에 직면해 있습니다.

터빈 블레이드의 주요 특징

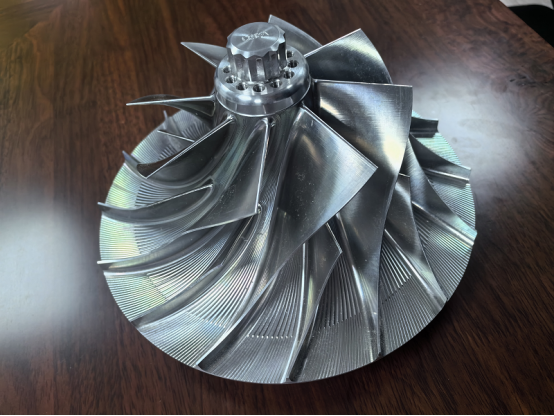

고객이 생산하는 터빈 블레이드는 일반적으로 알루미늄으로 제작되며, 두께가 1~2mm로 매우 얇고 날카로운 모서리를 정확하게 구현해야 하는 복잡한 형상을 갖추고 있습니다. 이러한 정밀한 구조는 블레이드의 성능과 품질을 결정하는 핵심 요소로, 측정 과정에서 높은 수준의 정확도가 요구됩니다.

복잡한 터빈 블레이드 측정의 과제

터빈 블레이드의 측정은 얇은 두께와 복잡한 형상으로 인해 상당한 어려움을 수반합니다. 특히 반짝이는 알루미늄 표면은 빛의 반사를 유발해 3D 스캐닝 과정에서 정확한 데이터 획득을 방해할 수 있습니다. 또한 가공 흔적이나 날카로운 모서리와 같은 세부 형상이 많아 정밀한 측정을 더욱 어렵게 만듭니다.

예를 들어, 한 선박 제조업체는 블레이드의 각진 표면을 스캔하려 했으나, 데이터 캡처 과정에서 원하는 수준의 정확도를 확보하지 못했습니다. 그 결과, 원래의 날카로운 모서리가 둥글게 표현되는 문제가 발생했습니다.

기존의 스캔 방식은 데이터 누락 및 부정확성을 초래했으며, 이를 보완하기 위해 스캐닝용 스프레이를 추가로 사용해야 하는 번거로움이 있었습니다.

이러한 문제를 해결하기 위해서는 복잡한 형상의 부품을 보다 정밀하게 측정할 수 있는 전문적인 3D 스캐닝 솔루션이 필요합니다. 이를 통해 선박 엔진 블레이드의 품질을 높이고, 검사 과정의 효율성을 개선할 수 있습니다.

제품 개발 및 검사를 위한 스캔테크의 3D 솔루션

종합 3D 스캐닝 솔루션 - Scantech



해양 부품 제조업체는 품질 관리 문제를 해결하기 위해 스캔테크의 SIMSCAN 42 핸드헬드 3D 스캐너를 도입했습니다.

SIMSCAN 시리즈는 풀 메탈 하우징 구조로 내구성이 뛰어나며, 콤팩트한 크기와 사용 편의성을 갖춘 고성능 3D 스캐너입니다. 독일 레드닷 어워드와 중국 디자인 실버 어워드를 수상하며, 디자인과 기술력을 인정받았습니다.

이 장비는 협소한 공간에서도 원활한 3D 스캐닝을 지원하며, 중소형 부품의 정밀한 데이터 캡처에 최적화되어 있습니다. 메트롤로지 등급의 정확도를 기반으로 제품 형상의 세부 정보를 신속하고 고해상도로 스캔하여, 정밀한 데이터를 제공합니다.

3D 스캐닝을 통한 제품 개발 및 품질 검사

스캔테크의 3D 스캐닝 기술은 터빈 블레이드 전체의 고정밀 3D 데이터를 얻는 데 기여하며, 제조업체가 기존 부품의 정확한 디지털 모델을 신속하게 생성할 수 있도록 합니다. 이를 통해 프로토타입 제작 과정이 단축되고, 반복적인 설계 수정 없이도 최적화된 결과를 도출할 수 있습니다.

또한, 스캔한 데이터를 설계 공차와 비교하여 실시간으로 결함이나 편차를 식별할 수 있어 철저한 품질 평가가 가능합니다.

SIMSCAN 42의 주요 장점

✅ 고정밀 측정
블루 레이저 기술을 활용해 최대 0.020mm의 정확도로 복잡한 형상과 미세한 디테일까지 정밀하게 스캔할 수 있습니다.

✅ 반사 표면 스캔
노출 시간 및 광택 모드 조정을 통해 별도의 코팅 없이도 반짝이는 금속 표면을 효과적으로 스캔할 수 있습니다.

✅ 좁은 공간 및 깊은 홈 스캔
130mm의 짧은 카메라 거리 덕분에 가파른 시야각을 제공하며, 깊은 홈과 같이 접근이 어려운 영역도 정확하게 측정할 수 있습니다.

✅ 세밀한 디테일 표현
해상도 조정을 통해 얇은 가장자리와 날카로운 모서리까지 세부적으로 캡처할 수 있어, 제품 개발과 품질 보증을 위한 고객의 요구를 충족합니다.

✅ 빠른 데이터 캡처
최대 초당 280만 포인트를 측정할 수 있어, 한 개의 부품을 약 10분 내에 스캔하면서도 높은 품질을 유지할 수 있습니다.



스캔 결과

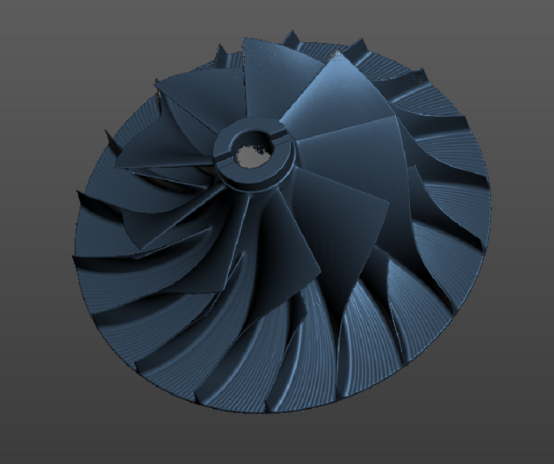

SIMSCAN 42를 활용한 스캐닝은 뛰어난 정밀도를 바탕으로 보다 완벽한 데이터 세트를 제공했습니다. 특히 터빈 블레이드의 날카로운 모서리와 복잡한 형상의 미세한 디테일까지 정확하게 포착되었으며, 기존 방식보다 향상된 품질을 구현할 수 있었습니다. 메트롤로지 등급의 정밀한 측정 기술 덕분에 역설계 및 품질 평가 과정이 더욱 정교해졌으며, 기존 방식 대비 높은 신뢰성과 효율성을 확보할 수 있었습니다.

결론

스캔테크의 3D 스캐닝 솔루션은 고객의 검사 프로세스를 혁신적으로 개선하여, 기존의 문제점을 해결하고 제품 개발의 효율성을 극대화하는 데 기여했습니다. 해양 산업이 지속적으로 발전하는 가운데, SIMSCAN 42와 같은 3D 스캐닝 기술의 도입은 기업이 경쟁력을 유지하고 제품의 품질을 강화하는 핵심 요소가 되고 있습니다. 이번 협업을 통해 고객사는 현대 조선업의 높은 기술적 요구를 충족할 수 있는 정밀한 장비를 확보했으며, 해양 엔지니어링 분야에서 더욱 발전된 품질 관리 및 설계 역량을 갖출 수 있게 되었습니다.
